Kako površinska napetost tečnosti utječe na mjerenje mjerača radnog rava vođenog talasa?

Hej tamo! Kao dobavljač vođenih metara ravnina vala, vidio sam iz prve ruke kako različiti faktori mogu utjecati na performanse ovih sjajnih uređaja. Jedan takav faktor koji ne dobija uvek u centru pažnje koju zaslužuje je površinska napetost tečnosti koja se mjeri. U ovom blogu ću prekinuti kako površinska napetost može utjecati na mjerenje vođenih valnih ravničara ravnina i zašto je ključno paziti na njega.

Koja je površinska napetost ionako?

Prije nego što zaronimo u koliko površinska napetost utječe na naše brojila razine, brzo ćemo preći na ono što je površinska napetost. Površinska napetost je poput nevidljive elastične kože na površini tečnosti. Prouzrokovane su kohezivnim silama između tečnih molekula. Možete misliti na to kao tečni način pokušaja minimiziranja njegove površine. Zbog toga se kapljice vode formiraju sfere - to je oblik s najmanje površine za dat volumen.

Kako radovi na radu ravnanja ravnara val vode

Prvo, hajde da se brzo osvežimo o tome kakoVođeni talasni radarRavnate brojilara. Ovi brojili šalju elektromagnetske impulse niz sondu koja je u kontaktu sa tečnošću. Kad impuls pogodi tekuću površinu, deo ga se odražava nazad na sondu. Mjerenjem vremena potrebno je da se refleksija za povratak, brojilo može izračunati udaljenost od tečnosti i na taj način odrediti nivo tečnosti.

Uticaj površinske napetosti na mjerenje

1. Pjena i mjehurići

Napetost visoke površine može dovesti do formiranja pjene i mjehurića na tečnoj površini. Pjena i mjehurići mogu rasipati elektromagnetske impulse koje šalje vođeni mjerač ravnice vala. Umjesto jasan, jedan odraz sa tečne površine, brojilo može dobiti višestruko, slabije odraz od slojeva pjene. To može otežati mjeraču da tačno odredi pravi nivo tečnosti. Na primjer, u postrojenju za kemijsku preradu u kojoj se koriste visoki - površinski - zatezni otapala, pjena može uzrokovati značajne pogreške u mjerenju razine.

2. Vlaženje sonde

Površinska zapetost utječe na to koliko dobro tekućine sa sobom mjerač ravnice vođenog talasa vala. Ako je površinska napetost previsoka, tečnost se ne može raširiti ravnomjerno duž sonde. To može dovesti do neravnomjerne vlaženja, gdje su neki dijelovi sonde prekriveni tečnošću, dok su drugi suvi. Neravnomjerno vlaženje može uzrokovati da se elektromagnetski impulsi ponašaju nepredvidivo dok putuju niz sondu. Razmišljanje mogu biti izobličene, a brojilo može dati netočno očitanja. S druge strane, ako je površinska napetost preniska, tečnost može teći previše slobodno duž sonde, takođe izazivajući i pitanja mjerenja. Na primjer, u rezervoaru za skladištenje ulja, površinska napetost ulja može odrediti koliko se dobro pridržava sonde, utječe na mjerenje nivoa.

3. Kapilarna akcija

Kapilarna radnja usko je povezana sa površinskim napetošću. Kada se vodena radarska sonda vala umetnu u tečnost, kapilarna radnja može uzrokovati da tekućini porast ili padne duž sonde. U tekućinama sa visokom površinskom napetošću, kapilarna akcija može biti izraženija. Ovo može stvoriti meniskus oko sonde, što je zakrivljena površina tečnosti. Oblik i visina meniskusa mogu utjecati na odraz elektromagnetskih impulsa. Ako mjerač nije kalibriran za račun za menisku, to može rezultirati netačnim mjerenjima nivoa. Ovo je posebno važno u aplikacijama poput laboratorijskih postavki gdje su potrebne precizne mjerenja nivoa.

Suočavanje sa pitanjima površinske napetosti

1. Dizajn antene

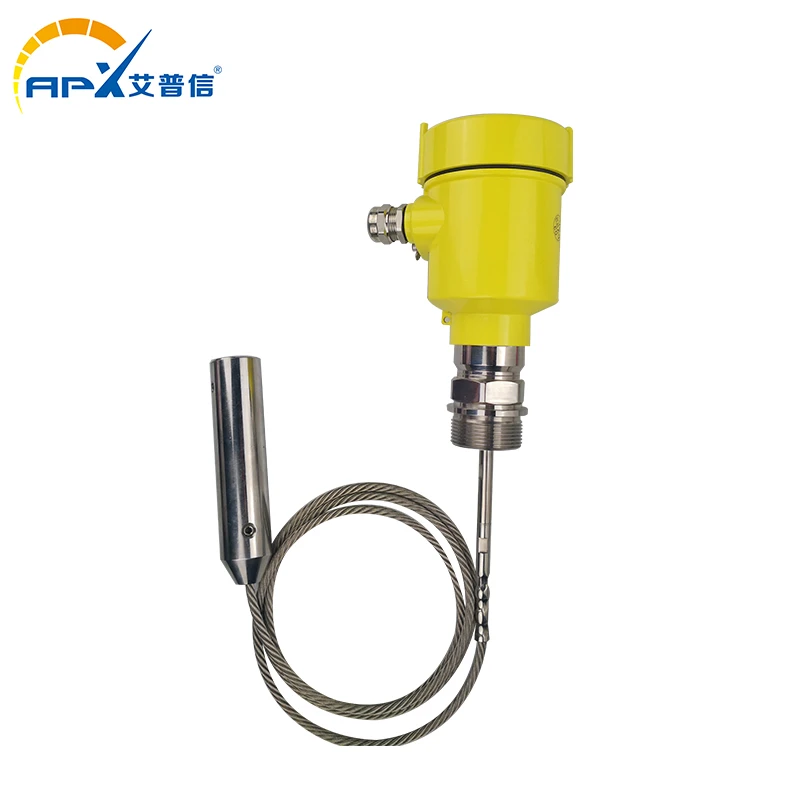

Jedan od načina za ublažavanje efekata površinske napetosti je pravilnim dizajnom antene. Na primjer,304 antena od nehrđajućeg čelika vođena valna mjerač ravne razinedizajnirani su da budu otporniji na pitanja uzrokovana pjenom i neravnomjerno vlaženjem. Glatka površina nerđajućeg - čeličnog stupa može pomoći tekućinom da se ravnomjerno protok, smanjujući šanse nevenog vlaženja. Uz to, oblik antene može se optimizirati kako bi se umanjili utjecaj pjene i mjehurića na odraz elektromagnetskih impulsa.

2. Kalibracija

Kalibracija je ključna kada se bavi površinskom napetošću. Kalibriranjem mjereča ravnice vođenog talasa za određenu tečnost, možete prikazati efekte površinske napetosti. Tijekom kalibracije mjerač se prilagođava precizno mjeri nivo na osnovu tečnosti svojstava, uključujući površinske napetosti. To može pomoći da osigura tačnija i pouzdanija mjerenja s vremenom.

3. Kemijski aditivi

U nekim se slučajevima mogu koristiti kemijske aditive za izmjenu površinske napetosti tečnosti. Na primjer, mogu se dodati surfaktantiranti za smanjenje površinske napetosti, što može pomoći u sprečavanju formiranja pjene i poboljšanje vlaženja sonde. Međutim, ovaj pristup treba pažljivo smatrati da aditivi mogu komunicirati s tekućinom i utjecati na proces na druge načine.

Važnost tačnog mjerenja

Precizno mjerenje nivoa je ključno u mnogim industrijama. U naftnoj i plinskoj industriji, mjerenje preciznog nivoa u skladištu je potrebno za upravljanje zalihama i sigurnošću. U industriji hrane i pića, precizno mjerenje nivoa osigurava dosljedan kvalitet proizvoda i efikasne proizvodne procese. Sve greške u mjerenju zbog površinske napetosti mogu dovesti do prekomjernog punjenja ili ispod - punjenje rezervoara, što može rezultirati otpadom, sigurnosnim opasnostima i financijskim gubicima.

Zaključak

Kao što vidite, površinska napetost tečnosti može imati značajan utjecaj na mjerenjePredajnik nivoa rastara rastara. Može prouzrokovati probleme sa pjenom i mjehurićima, vlaženjem sonde i kapilarne akcije, a sve mogu dovesti do netačnih mjerenja nivoa. Međutim, razumijevanjem tih efekata i poduzimanjem odgovarajućih mjera kao što su korištenje odgovarajućeg dizajna, kalibracije i u nekim slučajevima, hemijskim aditivima, možemo minimizirati ta pitanja i osigurati tačna i pouzdana mjerenja nivoa.

Ako ste na tržištu za vodeni mjerač ravnice vala ili suočeni sa izazovima s mjerenjem nivoa zbog površinske napetosti, ne ustručavajte se da se obratite. Ovdje smo da vam pomognemo da pronađete najbolje rješenje za vašu konkretnu aplikaciju. Razgovarajmo i vidimo kako možemo poboljšati tačnost mjerenja vaše razine.

Reference

• Ptica, RB, Stewart, Mi, i Lightfoot, EN (2007). Transportni fenomeni. John Wiley & Sons.
• Walas, SM (1990). Oprema za hemijsku procesu: odabir i dizajn. Butterworth - Heinemann.
